太原某服務型公寓消防工程——室內消火栓施工流程

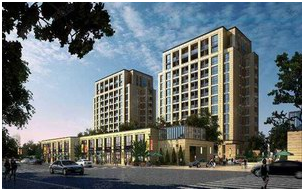

該公寓是太原市中心區的某服務型公寓，于2017年實施消防工程作業。

一、室內消火栓的施工流程:

支吊架安裝  （立管）干管安裝   箱體及支管安裝     管道試壓    管道沖洗    設備安裝系統通水測試   系統調試

消火栓系統示意圖:

                消防給水池  消防給水泵    鋼管   消火栓

消防給水穩壓泵      穩壓系統
市政管網        室外消火栓      消防車       水泵結合器       室內管網

二、施工方法及技術措施

1、管網安裝
   管網安裝時可分為兩部分實施，自上而下，先垂直后水平的方法，并按分層、分區的施工程序，分段進行施工。
2、管道支吊架安裝：
   A、立管固定架垂直墻面固定（使用Φ14×60的膨脹螺栓）。
   B、水平環網采用沿梁側面固定（使用Φ14×60的膨脹螺栓）。
3、水平管道的安裝
   水平管道安裝時，每米橫向水平偏差不得超過0.4㎜，全長20m以上水平干管偏差不得超過25㎜，橫向管道應有0.002-0.005的坡度，坡向末端泄水裝置。管道平行時，管與管之間DN100與DN100管之間間距300㎜（支管中心）。

   A、管道焊接注意事項
   管道采用焊接時，當管壁厚≥4㎜時，管口處應打V型坡口，焊口處焊縫高度為2㎜，焊縫寬度應蓋過每邊坡口為2㎜。
   B、切管機使用
   采用切管機斷管時，需將斷口縮徑處擴口器或銼刀處理后。方可組織裝其他管件。
   C、外露接口處理措施
   接口處外露填料處理干凈，并作防腐處理。

4、管道試壓
管道試壓采用分層分段進行，在管網的最高點裝設自動排氣裝置，搞地點各設壓力表一塊。試驗壓力應按設計要求執行，如無設計要求，應按現行的設計及施工驗收規范執行。交底內容：
打壓時，打壓泵設在系統最低處，在樓的最高處設自動排氣閥2個?？蓪嵤┕艿涝噳骸?br/>
5、管道沖洗
在分層進行管道試壓后再進行管道沖洗（兩次）。沖洗水排至衛生間。沖洗時，須對各管道各接口處進行輕輕震打，清除雜物，達到出水水質與進水水質相同。系統試壓及沖洗介質采用生活用水，管道沖洗要求如下：管道沖洗流速U≥3m/S。

6、設備安裝

按設計要求選用消火栓，必須注明規格、型號：所有消火栓栓口均應離樓板面1100毫米高度。出水壓力超出0.5Mpa的消火栓必須為減壓穩壓式消火栓類型，并應為當地消防部門批準型號。消火栓閥為單出口型內扣式接口的球型截止閥式龍頭，栓口直徑應為65毫米，能承受不小于1 Mpa的工作壓力。消火栓須按有關圖紙所示進行安裝，每個消火栓應配備一條長25米、直徑65毫米消防水帶以及一支噴嘴口徑為19毫米的銅制水槍。室內消火栓的出水壓力不可少于0.25 Mpa，亦不可大于0.5 Mpa。靜水壓力不能大于0.8 Mpa。消火栓的開啟方向須為反時針式，并應有明顯的開關指示。所配備于每個消火栓箱內的水帶、水槍和滅火器等應用獨立的掛鉤裝設于箱壁上。規范規定：室內消火栓栓口處的靜水壓力不超過80米水柱時，消火栓栓口處的出水壓力超過50米水柱時，應設減壓設施，如減壓孔板等。但通過減壓后的消火栓嚇唬的水壓里一般不低于25米水柱。
